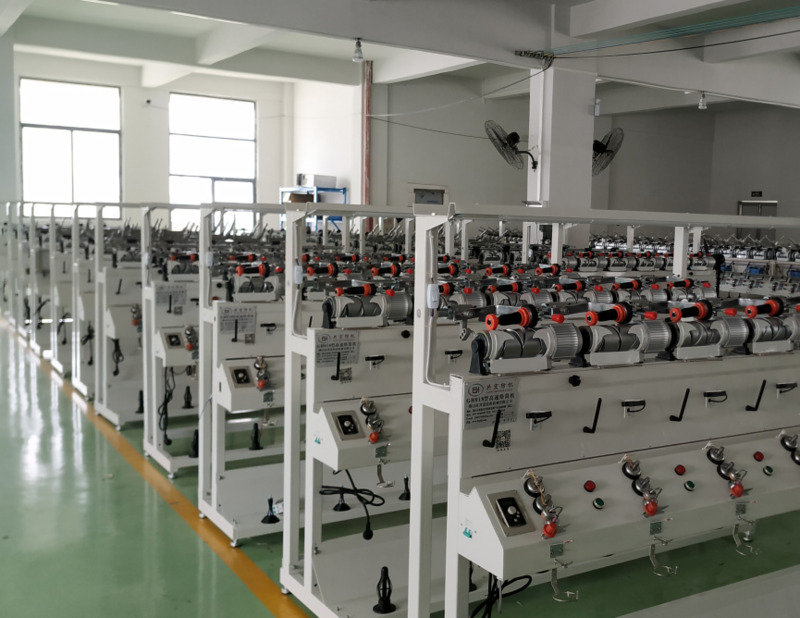

Cône à grande vitesse de fil à la machine de rebobinage de cône

Caractéristiques techniques

Paramètres techniques

Tambour cannelé

O/D 82mm, lancement 2,5, 0° symétrique

Paquet de réceptrice

tubes 0°Cylindrical, ou 3′ coniquedu°30, 4′du °20

(Sélection) début lent

Pour le début sans heurt et la meilleure qualité de enroulement

Bavardez le frein avec des poids

Il évite le flottement du fil de alimentation, fournissent la tension de enroulement appropriée

Dispositif de cirage électrique

Ajustement de l'espace de dégagement

Configuration

6 axes/section

Composition

Maximum : 18 section /set (108 axes)

Motorisation

1 moteur à courant alternatif 3phased coaxial par axe, commandé par 1 inverseur dans chaque ligne de 54 axes

Vitesse maximale

1100m /min

Traversée

Norme : 147mm

Balancier

La pression d'enroulement peut être commandée par l'équilibre du ressort

Détecteur de fil

Avec le capteur optique

Paquet maximal

250mm

De début et de fin

Par le commutateur de film, contrôle général pour le côté simple par l'affichage à cristaux liquides

Anti système de structuration radial

L'anti paramètre de structuration est commandé par ordinateur

(Sélection) décapant de soufflement et d'aspiration

puissance du moteur 1100W de décapant

Puissance absorbée

100W par axe à la vitesse maximale, à l'exclusion de la puissance de moteur du décapant

Alimentation d'énergie

3 400V ± échelonné105,50/60Hz

Poids et dimension de la machine (12spindles)

2 350kg latéraux

×1400mm(taille)du ×1100mm(largeur)de 2250mm (longueur)

Poids (de sélection) pour le décapant

132 kilogrammes selon la quantité d'axe

Système d'éclairage

Lampe

Pince d'air

Passé commande séparément
